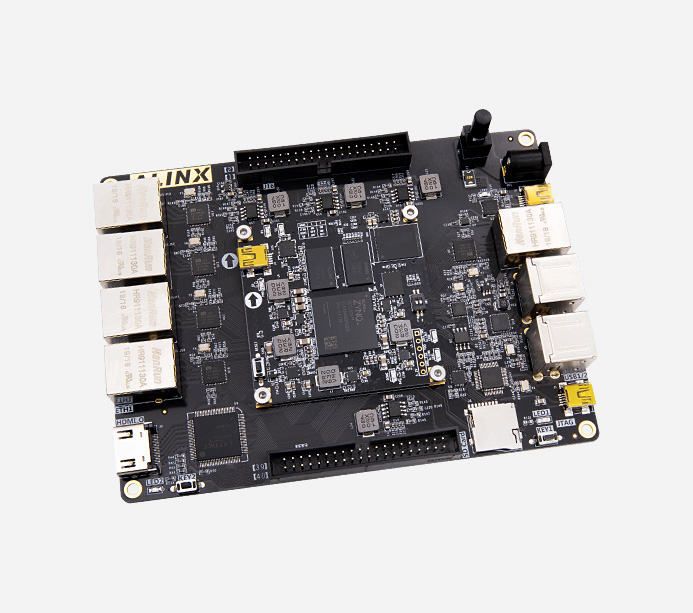

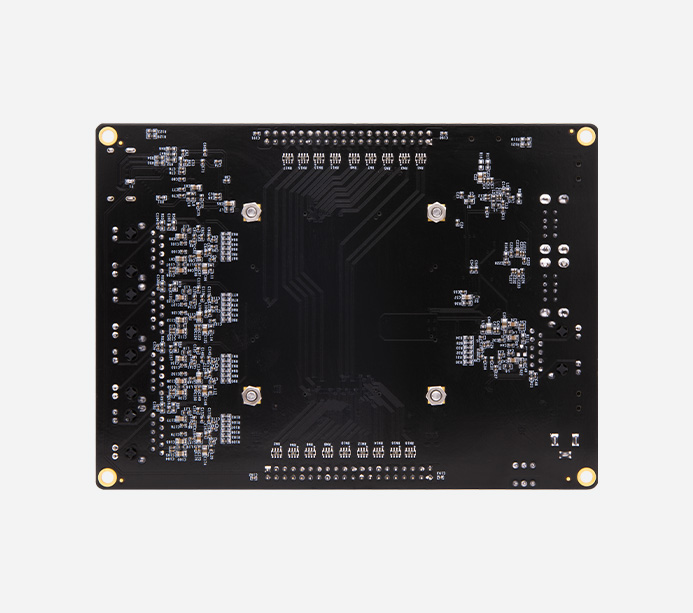

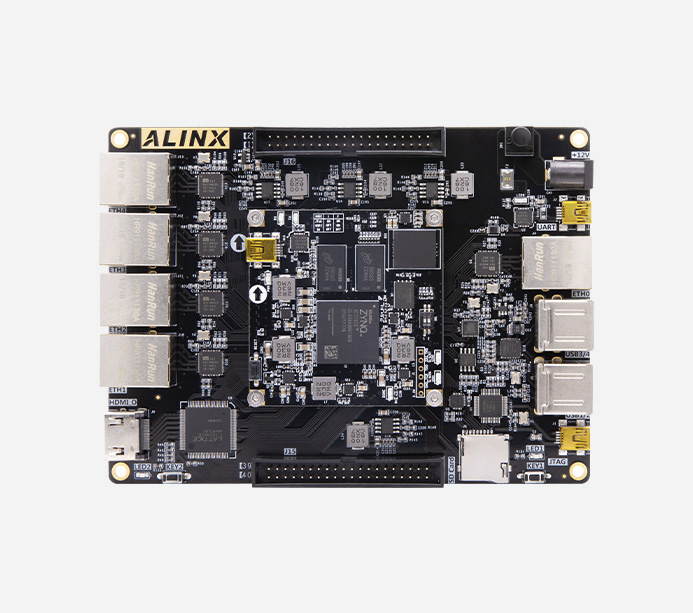

XC7Z021
產品型號
AX7021 / AX7021B V2.0產地
上海EAN碼
6971390270622價格
￥2599.00
XILINX zynq7035 7000 FPGA開發板 PCIE 光纖 HDMI XC7Z035 AX7Z035B
高性能射頻無線電處理平臺 Zynq UltraScale+ RFSoC FPGA 開發板 XCZU47DR 雷達通信
Xilinx Zynq UltraScale+ MPSoC PCIE AI FPGA開發板 ZU7EV XCZU7EV Z7-P
Xilinx Zynq UltraScale+ MPSoC AI SFP+ 10G光纖 FPGA開發板 ZU15EG XCZU15EG AXU15EGB
ALINX Xilinx Zynq UltraScale+ MPSoC AI FPGA開發板 ZU9EG XCZU9EG AXU9EGB
購買須知：
該系列開發板有 AX7021 和 AX7021B 兩種，僅擴展板網口芯片不同，功能相同，
兩個型號會根據庫存隨機發貨，請根據二維碼標簽區分。
多網口高速數據交換數據處理存儲，視頻傳輸處理以及工業控制等
雙核 ARM CORTEX-A9
1GB，32bit
8GB eMMC FLASH；32MB QSPI FLASH
最高支持 1080P@60Hz 輸出
開發軟件版本：Vivado 2017.4, linux 內核：petalinux4.9.0-Xilinx-v2017.4 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
基礎實驗
01. 開發板簡介和檢測
02. ZYNQ 簡介
03. Vivado 開發環境
04. PL "Hello World”LED 實驗
05. HDMI 輸出實驗
06. 體驗 ARM 裸機輸出“Hello World”
07. PS 點亮 PL 的LED燈
08. PS 定時器中斷實驗
09. PL 按鍵中斷實驗
10. 以太網實驗（ LWIP ）
11. 自定義 IP 實驗
12. 使用 VDMA 驅動 HDMI 顯示
13. 固化程序
14. 安裝虛擬機和 Ubuntu 系統
15. Ubuntu 安裝 Linux 版 Vivado 軟件
16. PetaLinux 工具安裝
17. NFS 服務軟件安裝
18. 用 PetaLinux 定制 Linux 系統
19. 用 SDK 開發 Linux 程序
20. Linux 下 GPIO 實驗
21. PetaLinux 下的 HDMI 顯示
22. 使用 Debian 8 桌面系統
23. 制作 QSPL Flash 啟動 Linux
24. QSPI 和 eMMC 啟動 Linux
SDK 實驗
01. PS 端 MIO 操作之點亮 LED 燈
02. PS 端 MIO 操作之按鍵中斷
03. PS 端 UART 讀寫控制
04. PL 讀寫 PS 端 DDR 數據
05. BRAM 實現 PS 與 PL 數據交互
06. 雙核 AMP 的使用
07. ZYNQ 下使用 Free RTOS
08. DMA 環通測試
09. DMA 使用之 DAC 波形發生器 ( AN108 )
10. DMA 使用之 ADC 示波器 ( AN108 )
11. DMA 使用之 ADC 示波器 ( AN9238 )
12. DMA 使用之 ADC 示波器 ( AN706 ）
13. 基于 AN108 ADC 模塊 Scatter/Gather DMA 使用
14. 基于 AN9767 DAC 模塊 Scatter/Gather DMA 使用
15. OV5640 攝像頭采集顯示一
16. OV5640 攝像頭采集顯示二
17. 雙目攝像頭以太網傳輸
18. 7 寸屏模塊顯示
19. 7 寸屏觸摸實驗
20. SD 卡讀寫操作BMP圖片顯示
21. SD 卡讀寫操作攝像頭抓拍
22. AN108 ADC 采集以太網傳輸
23. AN9238 ADC 采集以太網傳輸
24. AN706 ADC 采集以太網傳輸
25. 基于 UDP/TCP 遠程更新 QSPI Flash
HLS 實驗
01. 初識 HLS
02. 狀態指示 led
03. 浮點協處理
04. 視頻彩條輸出
05. 視頻幀緩存管理
06. 視頻圖像縮放疊加
07. 視頻字符疊加
08. 圖像對比度調整
09. 攝像頭自動聚焦
10. 邊緣檢測
11. 角點檢測 FAST
12. 快速傅里葉變換 FFT
Linux 實驗
01. QT 在 ZYNQ 上的應用
02. USB 攝像頭 OpenCV 應用顯示
03. 雙目攝像頭模塊 OpenCV 顯示
04. 7 寸觸摸屏模塊應用
05. AXI DMA 讀寫測試
06. DMA AN9238 ADC 波形顯示
07. DMA AN706 ADC 波形顯示
08. 自動運行的 Petalinux 程序
09. 附錄：Linux 常用命令
開發板
AN9767 套餐
AN706 套餐
AN9238 套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
雙目攝像頭
●
●
7 寸屏
●
●
套餐配套模塊，點擊了解更多

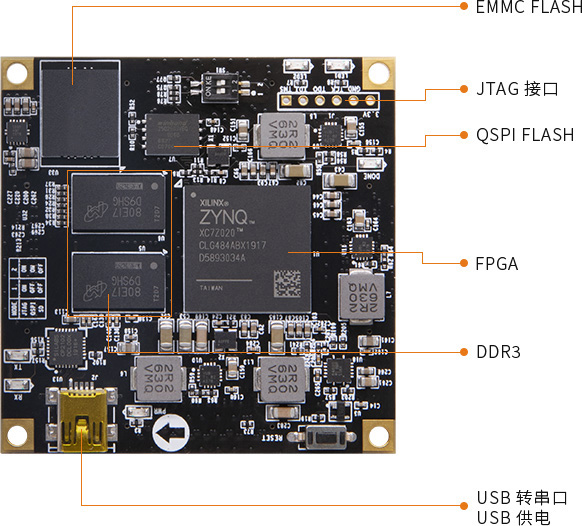

點擊上方圖片查看核心板詳情>>
開發板
AX7021
FPGA 型號
XC7Z020-2CLG484I
內核 CPU
雙核 ARM Cortex-A9，主頻 767MHz
速度等級
-2
工作溫度
-40°c~85°c
查找表
53,200
觸發器
106,400
EMMC FLASH
8GB
MIO(ARM 端)
39個
LVDS 差分對
48個
內存
DDR3 1GB，數據速率1066Mbps
芯片級別
工業級
邏輯單元數量
85K
乘法器
220
Block RAM
4.9Mb
QSPI FLASH
32MB
PL(FPGA 端)
198 個
電壓可調 IO
100 個

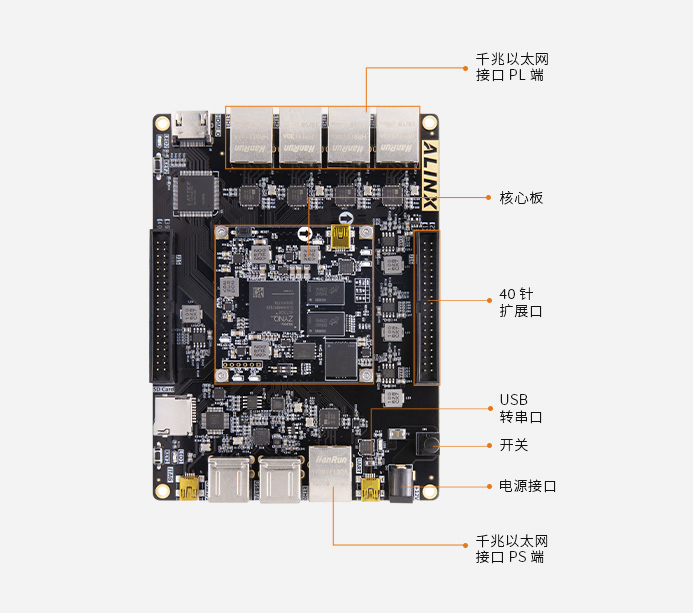

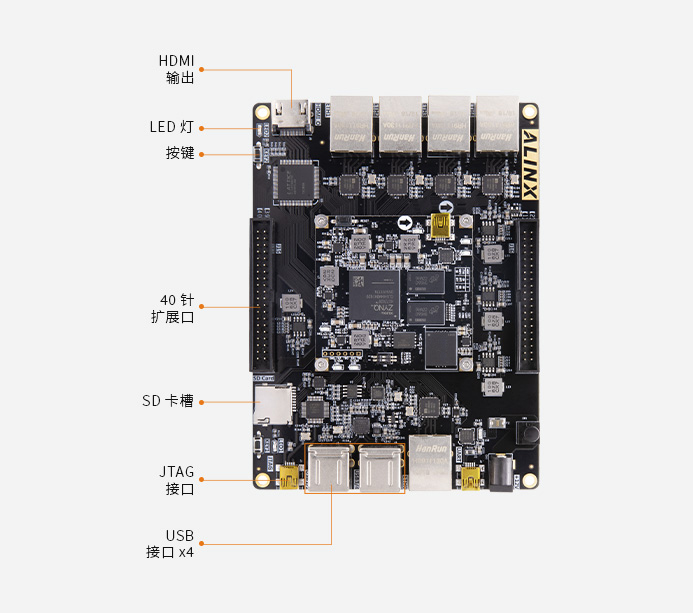

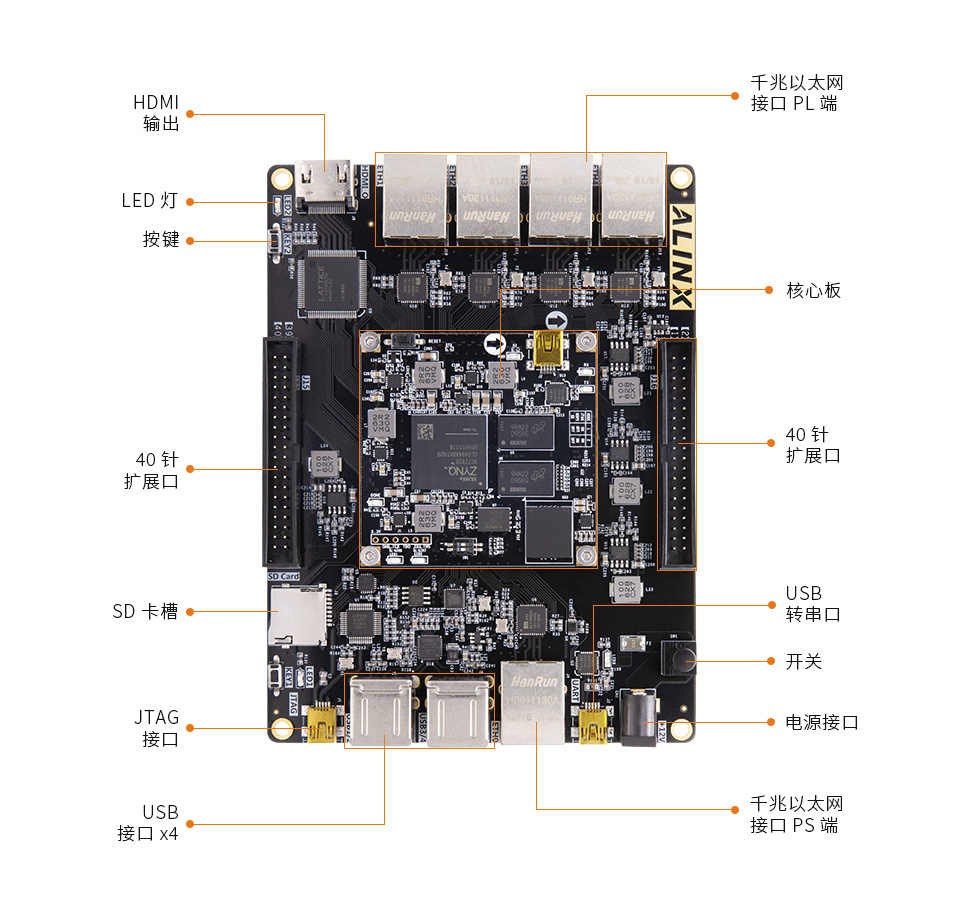

DDR3
2 片 512MB DDR3 共 1GB，32bit 總線，數據速率 1066Mbps
QSPI Flash
1 片 32MB QSPI FLASH, 可用作 FPGA 用戶數據的存儲
eMMC Flash
8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備
以太網接口
5 路千兆以太網 RJ-45 接口，進行以太網數據交換
JTAG 口
板載 USB CABLE 接口，在線下載和調試 Zynq 系統
HDMI 輸出
HDMI 視頻輸出接口 1 路，最高支持 1080P@60Hz 輸出 支持 3D 輸出
USB 2.0 接口
4 路 USB 2.0 接口，可連接鼠標、鍵盤等 USB 外設
USB 轉串口
1 路 USB Uart 接口，用于和電腦通信，方便用戶調試
晶振
1 個 33.33Mhz 有源晶振，給 PS 系統提供穩定時鐘源
1 個 50Mhz 有源晶振，為 PL 邏輯提供額外的時鐘
TF 卡座
1 路 TF 卡座，用于存儲操作系統鏡像和文件系統
LED
2 個 LED 燈，1 個 PS 控制，4 個 PL 控制
按鍵
2 個按鍵和 1 個復位按鍵，1 個 PS 控制按鍵，1 個 PL 控制按鍵
40 針擴展口
預留 2 個 40 針 2.54mm 間距的擴展口，可以外接 ALINX 各種模塊 （雙目攝像頭，TFT LCD 屏，高速 AD 模塊等）
輸入電壓
+12V 電壓輸入
供電
12V/3A 供電
輸入電流
3A 最大電流保護
FPGA 開發板
1 塊
TF 卡
1 個
Mini USB 線
2 根
透明保護板
1 塊
12V 電源
1 個
讀卡器
1 個
尺寸大小
核心板 60mmx 60mm，擴展板 150mmx 110mm
疊層數量
核心板 10 層 PCB 板設計，擴展板采用 4 層 PCB 板設計
數據處理存儲，視頻傳輸處理以及工業控制
5 個網口同時驅動成功
發板5.jpg "AX7021-zynq-7000-FPGA開發板5.jpg")
智能識別、醫療安防、車載數碼、工業控制、智能電網
發板10-.jpg "AX7010-zynq-7000-FPGA開發板10-.jpg")
雙目攝像頭模塊 AN5642 進行視頻采集，通過 ZYNQ 開發板的 HDMI 接口顯示到顯示器上。
ZYNQ 開發板運行 Linux 操作系統，視頻數據使用 QT 進行顯示，實現雙目同步顯示。
AN9767/AN706 模塊上機展示圖
發板_35.jpg "Xilinx Zynq UltraScale+ MPSoC FPGA開發板")
信號源輸出的信號連接到 AN9767/AN706 模塊，通過 ZYNQ 開發板的 HDMI 接口顯示到顯示器，運行 Linux 操作統使用 QT 進行波形數據繪制，整個過程涉及到 PL 跟 PS 的數據傳輸，以及 Linux 系統下的軟件開發
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內，所有配件及贈品不在保修范圍內。
