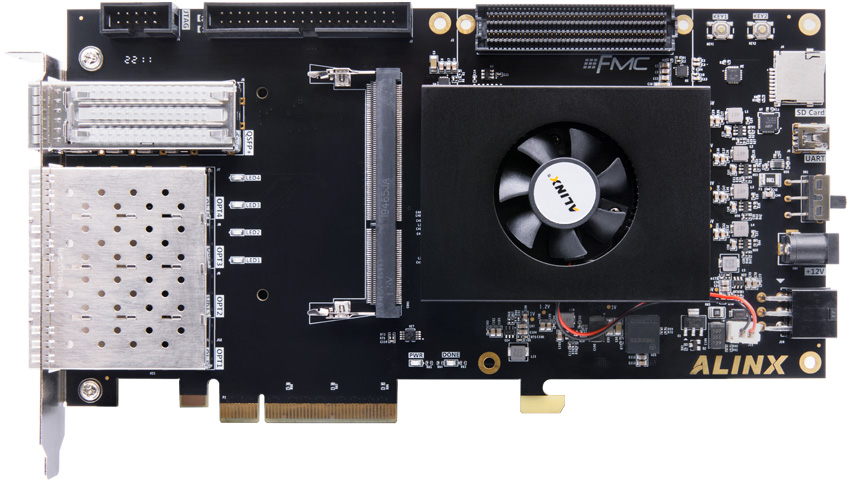

型號

XC7K325T-2FFG900I

PCIe Gen2

X8

邏輯單元

326,080

收發器

16 個 12.5Gb/s max

查找表

50,950

觸發器

407,600

Block RAM

16,020Kb

DSP 處理單元

840

溫度等級

工業級 -40℃-85℃

速度等級

-2

XADC

1 個 12bit 1Mbps AD

DDR3

2GB DDR3，64bit 總線，數據速率 1600Mbps

QSPI Flash

1 片 16MB QSPI FLASH，可用作 FPGA 配置文件和用戶數據存儲

晶振

2 路 200Mhz 差分時鐘，為 DDR 控制器提供參考時鐘
2 路分別為 125Mhz 和156.25Mhz 差分時鐘，為高速收發器 GTX 部分提供差分時鐘源

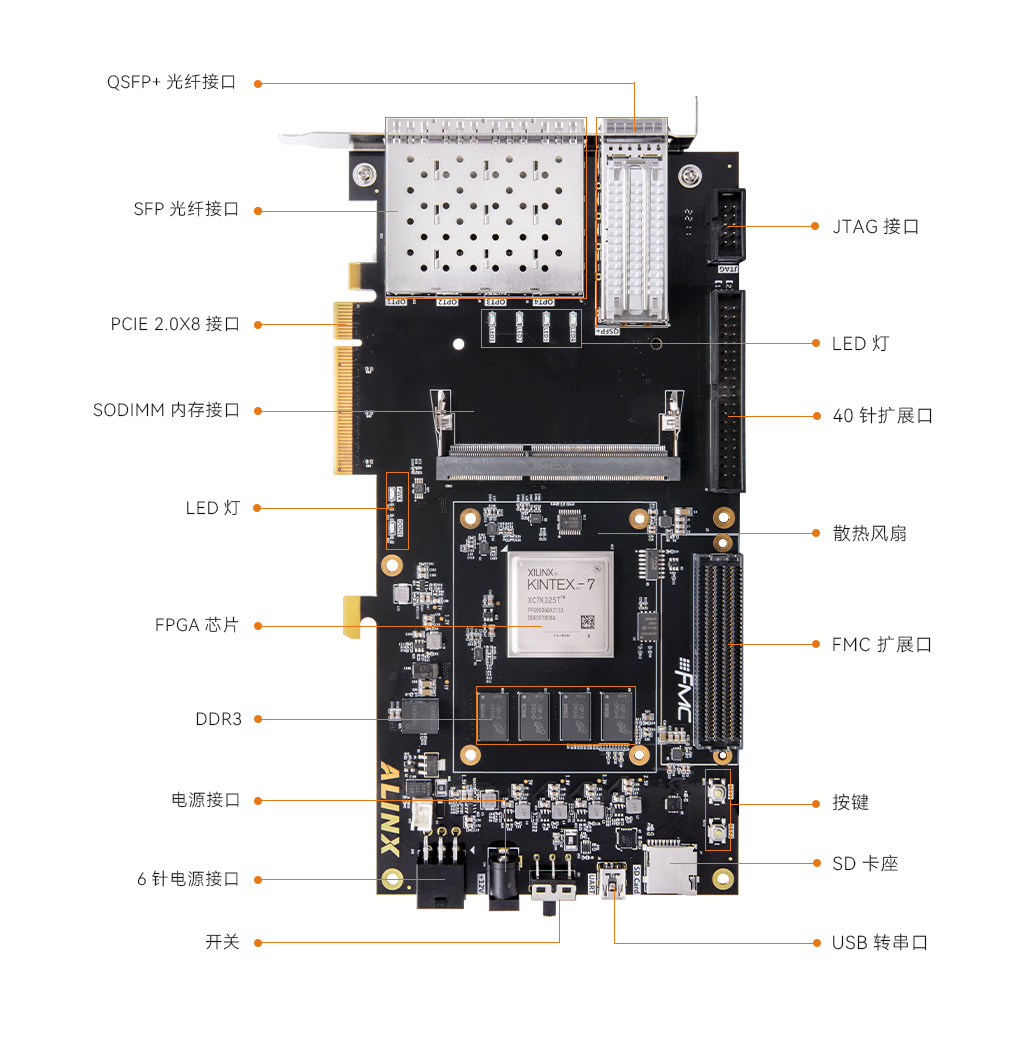

GTX 收發器

16 路 GTX，每路高達 12.5Gb/s，適合光纖通信和 PCIe 數據通信

PCIe x8 接口

1 路標準的 PCIE x8 接口用于和電腦主板的 PCIE 通信，支持 PCI Express 2.0 標準，單通道通信速率可高達 5Gb/s

SFP 光纖

4 路高速 SFP 光纖通信接口，每路接收和發送速度高達 10Gb/s

QSFP+光纖

1 路高速 QSFP+光纖通信接口，每路接收和發送速度高達 40Gb/s

內存擴展口

1 個 SODIMM 內存條接口，適用 DDR3 內存條，數據寬度為 64 位

JTAG 口

10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試

溫度傳感器

1 片溫度傳感器芯片 LM75，用于檢測板子周圍環境的溫度

USB 轉串口

1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試

FMC 擴展口

1 個標準 FMC LPC 的擴展口，可接 XILINX 或 ALINX 的各種 FMC 模塊（HDMI 輸入輸出模塊，雙目攝像頭模塊，高速 AD 模塊等）

SD 卡座

1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式

LED

1 個電源指示燈，1 個 DONE 配置指示燈，4 個 FPGA 控制指示燈

按鍵

2 個用戶按鍵，連接到 FPGA 的普通 IO

40 針擴展口

預留 1 個 40 針 2.54mm 間距的擴展口，可接 ALINX 各種模塊（雙目攝像頭，TFT LCD 屏，高速 AD 模塊等）擴展口包含 5V 電源 1 路， 3.3V 電源 2 路，地 3 路，IO 口 34 路

輸入電壓

+12V 電壓輸入

供電

12V/3A 供電

輸入電流

3A 最大電流

FPGA 開發板

1 塊

散熱風扇

1 個

Mini USB 線

1 根

USB 下載器

1 套

12V 電源

1 個

PCIe 擋板

1 個

尺寸大小

221mm x 120mm

疊層數量

開發板 12 層  PCB 板設計
