型號

XC7S50-1FGGA484I

DDR3

1GB，數據頻率 333.3MHz

邏輯單元

52160

查找表

8150

擴展 IO 數量

114 個

LVDS 差分對

37 對

速度等級

-1

觸發器

65200

DSP 數量

120 個

Block RAM

2700Kb

電壓可調 IO

75 個

溫度等級

工業級

工作溫度

-40°C~85°C

DDR3

1GB DDR3 32bit，數據速率 667Mbps

QSPI Flash

1 片 16MB QSPI FLASH，可用作 FPGA 配置文件和用戶數據存儲

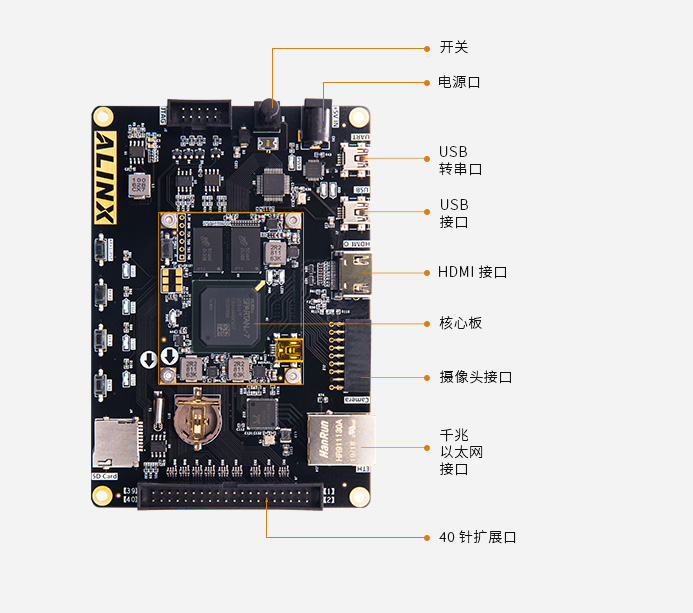

千兆以太網

1 個千兆以太網接口，用于電腦和其他網絡設備進行數據交換

USB 轉串口

1 個 USB Uart 接口，用于和電腦通信，方便用戶調試。

USB 接口

1 個 USB2.0 接口，用于開發板和 PC 之間 USB2.0 高速通信

HDMI 輸出

1 路 HDMI 輸出接口，為開發板提供不同格式的視頻輸出接口

攝像頭接口

1 個攝像頭接口，可接 500 萬 OV5640 攝像頭

JTAG 口

預留了 JTAG 口，可對 FPGA 進行調試和程序固化

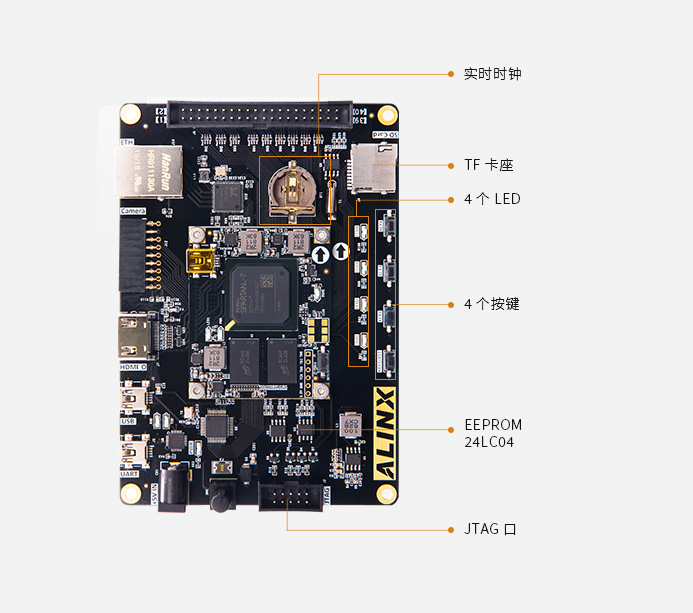

實時時鐘

1 個的 RTC 實時時鐘，配有電池座，電池的型號為 CR1220 (需自購)

EEPROM

1 個 IIC 接口的 EEPROM 24LC04

LED

5 個 LED 燈（1 個在核心板，4 個在擴展板）

按鍵

4 個用戶按鍵

晶振

1 個 50M 的有源晶振，給開發板提供穩定的時鐘源

40 針擴展口

1 路 40 針的擴展口（2.54mm 間距），其中 34 個 IO 口1 路 5V 電源， 2 路 3.3V 電源，3 路 GND，可同時接兩個擴展模塊，例如 4.3 寸 TFT 模塊和 AD / DA 模塊等擴展模塊

SD 卡座

1 路 Micro SD 卡座，支持 SPI 模式

輸入電壓

+5V 電壓輸入

供電

5V / 2A 供電

輸入電流

2A 最大電流

FPGA 開發板

1 塊

USB 下載器

1 套

Mini USB 線

1 根

透明保護板

1 塊

5V 電源

1 個

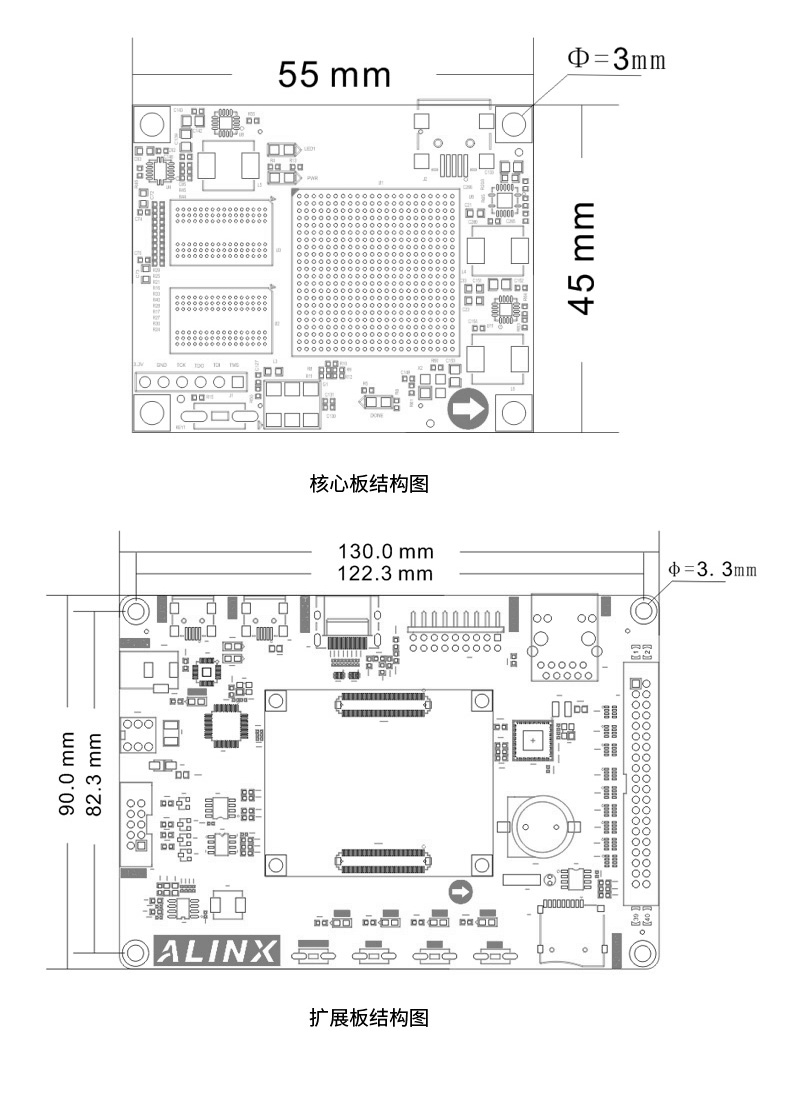

尺寸大小

核心板 55mm x 45mm，開發板 130mm x 90mm

疊層數量

核心板 8 層 PCB，擴展板 4 層 PCB 設計
