XCKU095
產品型號
ACKU095 V1.0產地
上海價格

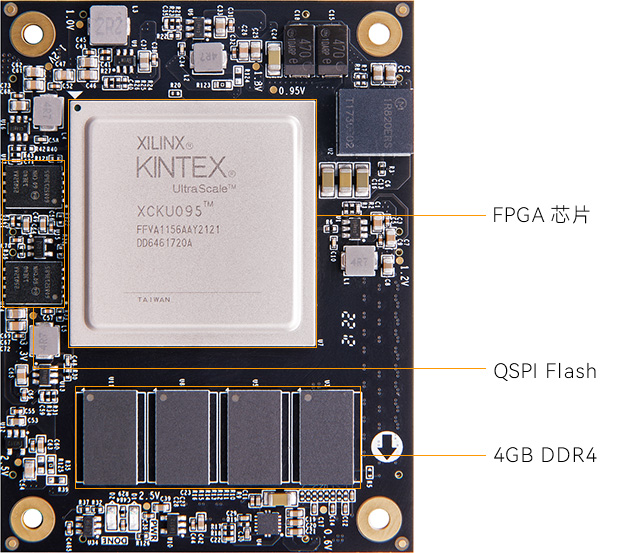

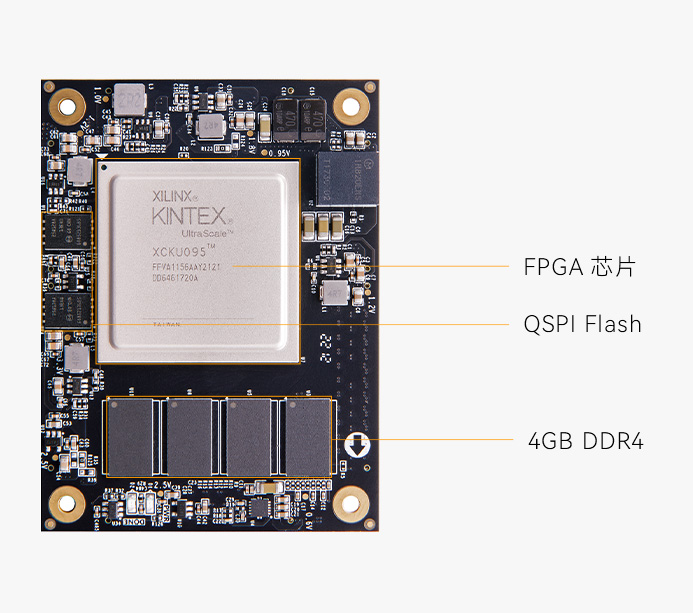

￥8999.00XCKU095 芯片擁有高速邏輯處理能力、大容量存儲、高性能 DSP 處 理單元、高速串行收發器、靈活的 I/O 接口和強大的 PCIe 支持等優勢
Logic Cells
Flip-Flops
DDR4
QSPI FLASH
GTH
高速數據傳輸
*了解對應開發板，點擊查看詳情 >>
芯片型號
XCKU095-1FFVA1156I
芯片級別
速度等級 -1，工業級 , -40° C ~ 85° C
內存
4GB DDR4，64bit
Logic Cells
1,176K
CLB LUTs
537K
CLB Flip-Flops
1075K
Max. Distributed RAM
4,800Kb
Clock Mgmt Tiles (CMTs)
16
Total Block RAM
59.1Mb
DSP Slices
768
收發器
20x 16.3Gbps
PCI Express
PCIe Gen3 x8
HR I/O
52
HP I/O
255
DDR4
4 片 1GB DDR4 共 4GB
QSPI Flash
2 片 16MB QSPI FLASH，可用作 FPGA 用戶數據的存儲
晶振
1 個 200MHz 差分時鐘源，為 FPGA 提供系統時鐘
連接器

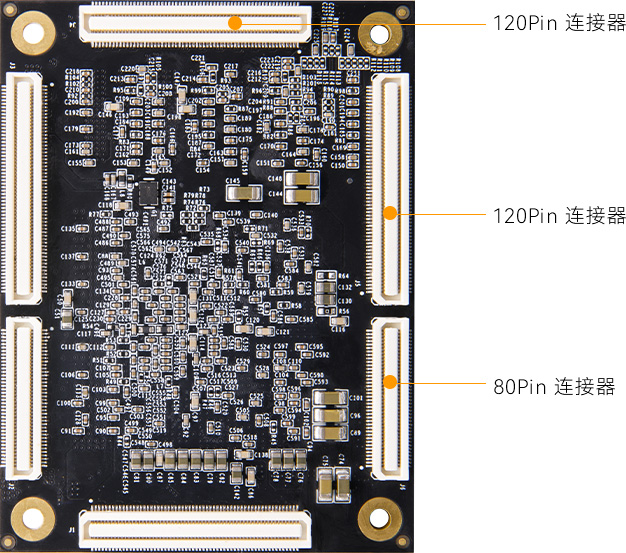

4 個 120Pin+ 2 個 80pin 的板間連接器和底板連接
IO
6 個板對板連接器擴展出了 359 個 IO，其中 104 個 IO 電平是 3.3V，其它 BANK 的 IO 都是 1.8V。另外擴展出 20 對高速收發器 GTH 接口
LED 燈
1 個電源指示燈，1 個 DONE 配置指示燈
輸入電壓
+12V 電壓輸入
供電
12V/3A 供電
輸入電流
3A 最大電流保護
開發板
1 塊
散熱風扇
1 個
尺寸大小
80mmx 60mmx 9.7mm
疊層數量
采用 18 層 PCB 板設計，預留獨立電源層和 GND 層

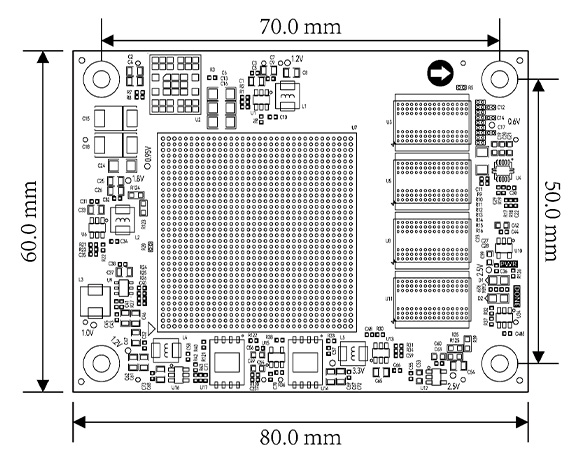

核心板結構尺寸圖

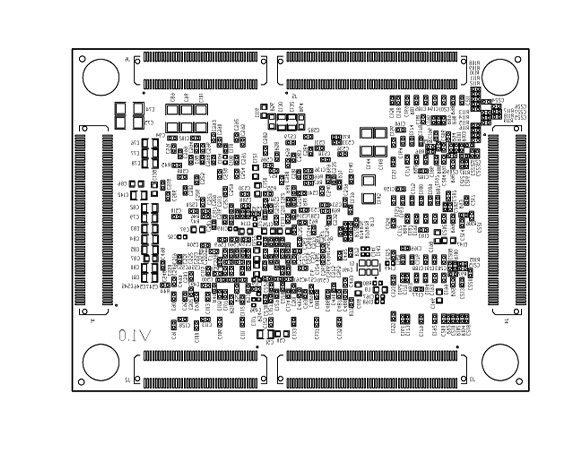

核心板背面結構圖
AXKU095 開發板基于 Xilinx KINTEX UltraScale 架構的高性能 FPGA 開發平臺，其豐富的接口和強大的處理能力使其適用于多種應用場景
據中心計算存儲加速.jpg "數據中心計算存儲加速.jpg")
數據中心計算存儲加速
絡優化.jpg "5G 通信與網絡優化.jpg")
5G 通信與網絡優化
自動化與物聯網.jpg "工業自動化與物聯網.jpg")
工業控制
.jpg "光通信系統.jpg")
光通信系統
療超聲成像.jpg "醫療超聲成像.jpg")
醫療超聲成像
控.jpg "安防監控.jpg")
安防監控
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
