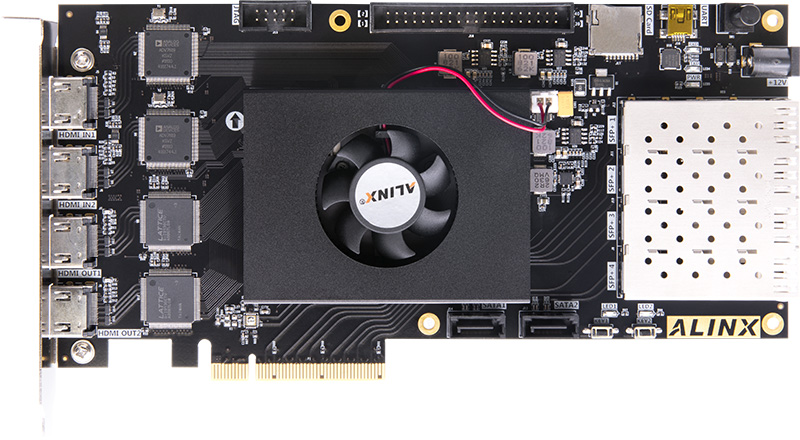

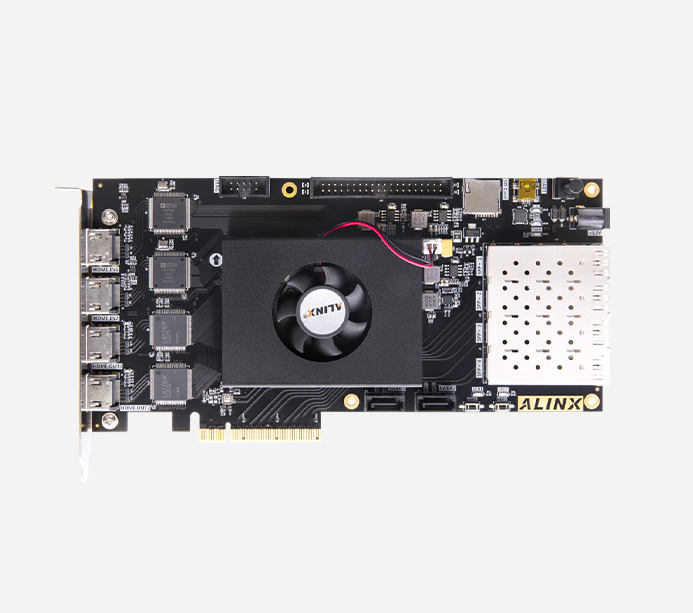

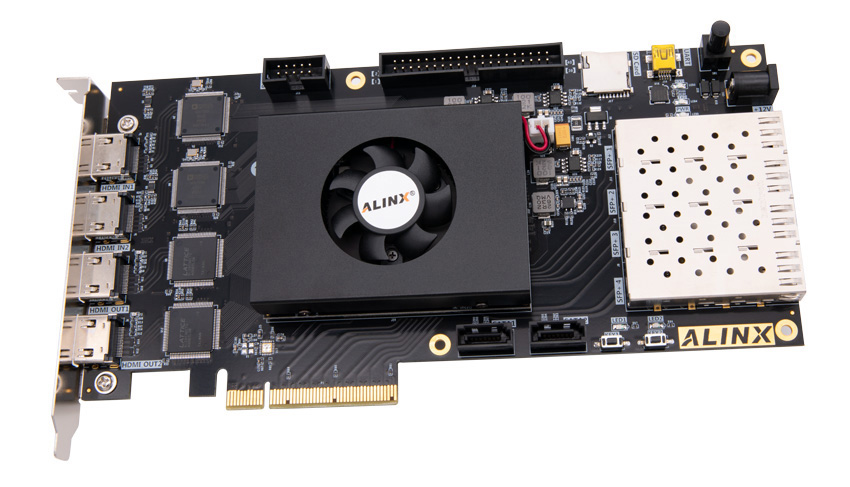

ALINX XILINX Kintex-7 FPGA開發板7325 XC7K325 光纖 PCIE 4K視頻 HDIMI AV7K325
展示主圖開發板.jpg)
Xilinx Kintex UltraScale+ FPGA 開發板 PCIe3.0 GTY KU3P XCKU3P AXKU3
滿足用戶各種 PCIe 高速數據傳輸，視頻圖像處理和工業控制的要求
配套例程及配套資料 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
01. vivado 2017.4 安裝
02 vivado 下 LED 流水燈實驗及仿真
03. vivado 下按鍵實驗
04. vivado 下 PLL 實驗
05. 串口收發實驗
06. 按鍵消抖實驗
07. LM75 溫度測試?yán)?br/>08. SD 卡讀寫實驗
09. HDMI 彩條輸出
10. AN430 4.3 寸屏彩條輸出
11. 7 寸屏模塊彩條輸出
12. HDMI 輸入輸出環通測試
13. DDR3 讀寫測試實驗
14. AN831 錄音與播放實驗
15. SD 卡音樂播放例程
16. 字符 HDMI 顯示
17. 字符 AN430 4.3 寸屏顯示
18. 字符 7 寸屏模塊屏顯示
19. SD 卡中圖片 HDMI 顯示
20. SD 卡中圖片 4.3 寸屏顯示
21. SD 卡中圖片 7 寸屏顯示
22. AN5642 雙目攝像頭采集 HDMI 顯示
23. SOBEL 攝像頭邊緣檢測
24. AD7606 波形顯示例程
25. ADDA 測試?yán)?br/>26. AD9767 雙通道正弦波產生
27. AD9767 雙通道三角波產生
28. GTX1.25G 光纖通信測試
29. GTX5G 光纖通信測試
30. GTX1.25G 光纖數據傳輸測試
31. GTX10G 光纖數據傳輸測試
32. 視頻圖像 GTX 光纖傳輸例程

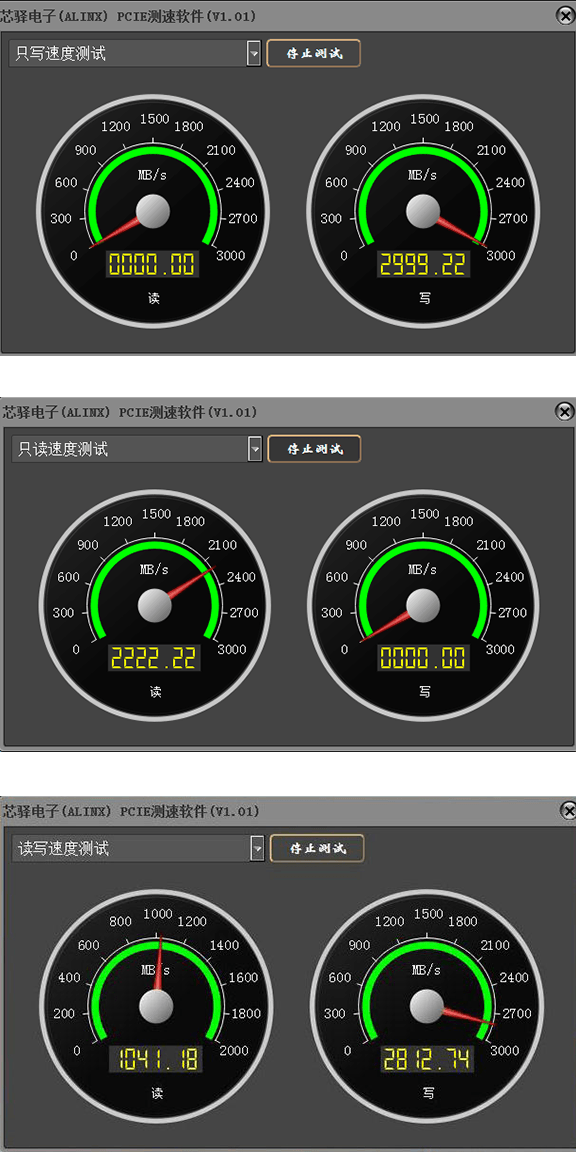

33. PCIe 速度測試?yán)?br/>34. PCIe 之 HDMI 入例程
35. PCIe 之 HDMI 輸出例程
36. PCIe 之 Xdma 接口進階篇
開發板
AN9767 套餐
AN706 套餐
AN9238 套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
下載器
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
雙目攝像頭
●
●
4.3 寸屏
●
●
套餐配套模塊，點擊了解更多
點擊上方圖片查看核心板詳情>>
型號
XC7K325T-2FFG900I
PCIe Gen2
1
邏輯單元
326,080
收發器
16 個 12.5Gb/s max
查找表
50,950
觸發器
407,600
Block RAM
16,020Kb
DSP 處理單元
840
溫度等級
工業級 -40℃-85℃
XADC
1 個 12bit 1Mbps AD
速度等級
-2
有源差分晶振
2 個
DDR3
4x 512MB DDR3，64bit 總線，數據速率 1600Mbps
QSPI Flash
1 片 16MB QSPI FLASH，可用作 FPGA 配置文件和用戶數據存儲
晶振
高精度 LVDS 有源差分晶振，一個是 200MHz 給系統提供穩定的時鐘源一個是 125MHz 為 GTX 收發器提供穩定的時鐘輸入

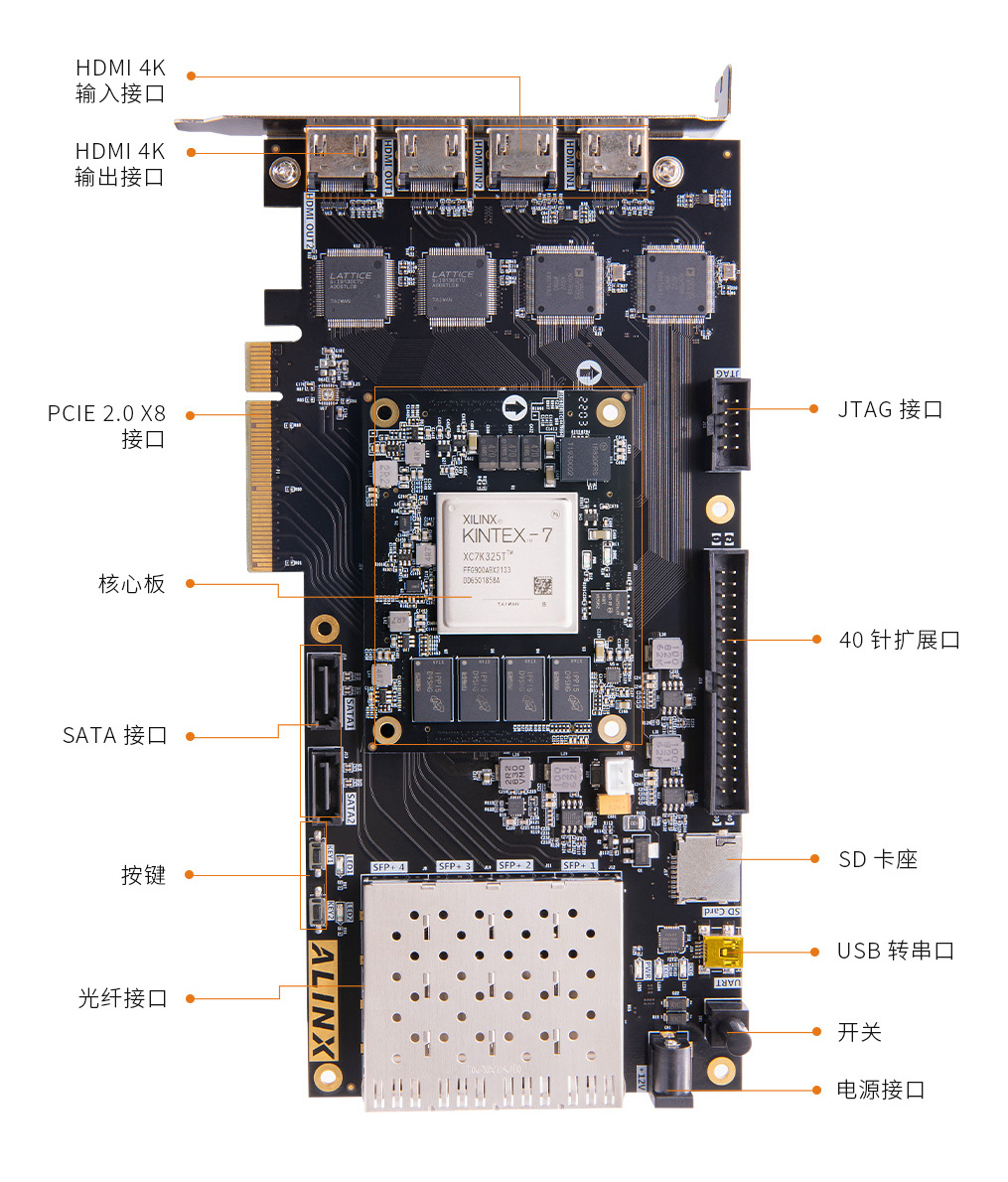

收發器
16 路 GTX，每路高達 12.5Gb/s，適合光纖通信和 PCIe 數據通信
PCIe x8 接口
1 路標準的 PCIE x8 接口用于和電腦主板的 PCIE 通信，支持 PCI Express 2.0 標準，單通道通信速率可高達 5Gb/s
SFP 光纖
4 路高速 SFP 光纖通信接口，每路接收和發送速度高達 10Gb/s
JTAG 口
10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試
HDMI 輸入輸出
HDMI 輸入輸出各 2 路， 支持 4K@30 幀輸入輸出
USB 轉串口
1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試
SATA 接口
2 路 SATA 接口，外接硬盤
SD 卡座
1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式
LED
核心板 2 個，擴展板 5 個
按鍵
2 個用戶按鍵
40 針擴展口
預留 1 個 40 針 2.54mm 間距的擴展口，可外接 ALINX 各種模塊 （ 雙目攝像頭，TFT LCD 屏，高速 AD 模塊等 ）擴展口包含 5V 電 源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路
輸入電壓
+12V 電壓輸入
供電
12V / 3A 供電
輸入電流
3A 最大電流
FPGA 開發板
1 塊
散熱風扇
1 個
Mini USB 線
1 根
USB 下載器
1 套
12V 電源
1 個
尺寸大小
核心板 80mm x 60mm，擴展板 215mm x 111mm
疊層數量
核心板 14 層 PCB 板設計，擴展板采用 6 層 PCB 板設計預留獨立電源層和 GND 層
光纖通信、PCIe 加速、視頻處理、高速數據傳輸
采用核心板加擴展板的模式，方便用戶對核心板的二次開發利用。 豐富的外圍接口，1 路 PCIe x4 接口，4 路 SFP 光纖網絡接口，2 路 HDMI 輸出接口，支持 4k 30 幀輸出，2 路 HDMI 輸入接口， 支持 4k@30 幀輸入，Uart 接口，SD 卡接口等。滿足用戶各種 PCIe 高速數據傳輸，視頻圖像處理和工業控制的要求。為高速視頻傳輸， 高速光纖通信和 PCIe 數據處理的前期驗證和后期應用
驗證 PCIE 解決方案，加快 PCIE 產品開發
板_21.jpg "AV7K325-Kintex-7-FPGA-開發板_21.jpg")
通過 HDMI 輸入接口采集視頻信號（4K），通過 PCIE 接口上傳到電腦，上位機實時顯示采集到的視頻圖像
板_24.jpg "AV7K325-Kintex-7-FPGA-開發板_24.jpg")
上位機抓取電腦桌面的顯示內容（4K），通過 PCIE 接口發送給 FPGA，F(xiàn)PGA 通過 HDMI 接口輸出到顯示器，顯示器同步實時顯示電腦桌面內容
滿足各種 PCIe 高速數據傳輸、視頻圖像處理
智能識別、醫療安防、車載數碼、工業控制、智能電網

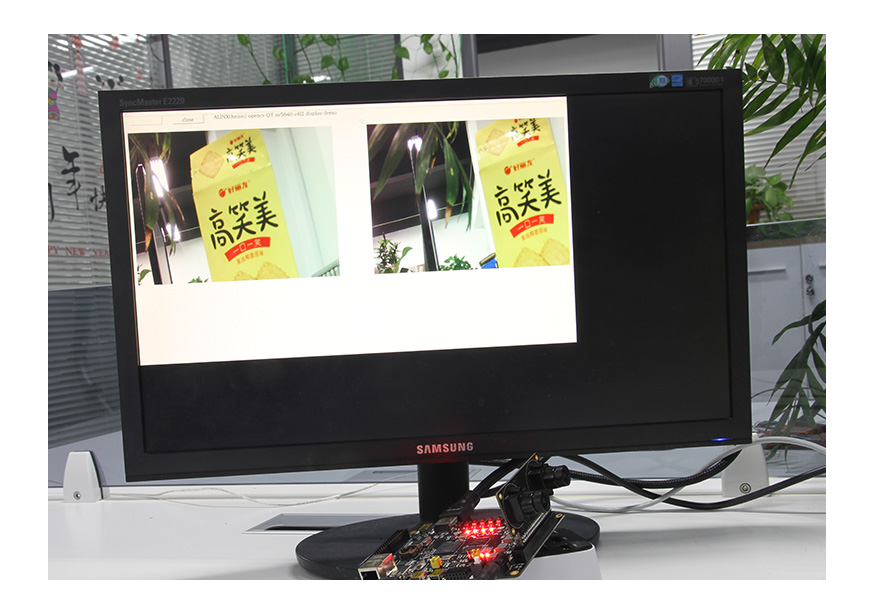

雙目攝像頭模塊 AN5642 進行視頻采集，通過開發板的 HDMI 接口 顯示到顯示器上,實現雙目同步顯示。
AN9767 / AN706 模塊上機展示圖
板_35.jpg "Xilinx Zynq UltraScale+ MPSoC FPGA開發板")
*信號源輸出的信號連接到 AN9767 模塊通過示波器顯示波形信號
*信號源輸出的信號連接到 AN706 模塊，運行系統進行波形數據繪制，通過開發板的 HDMI 接口顯示到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
