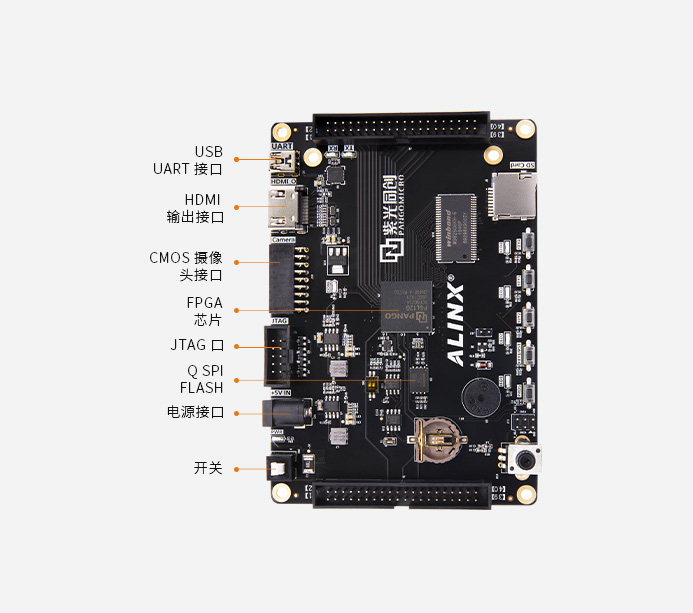

FPGA 型號

PGL12G-6CFBG256

LUT5

9856 個

等效 LUT4

11827 個

FF

14784 個

Distributed RAM

39424 bits

18Kb DRM

30 個

APM

20 個

PLL

4 個

ADC

1 個

HMEMC

1 個

MAX USER IO

160 個

溫度等級

商業級 0℃~70℃

速度等級

-6

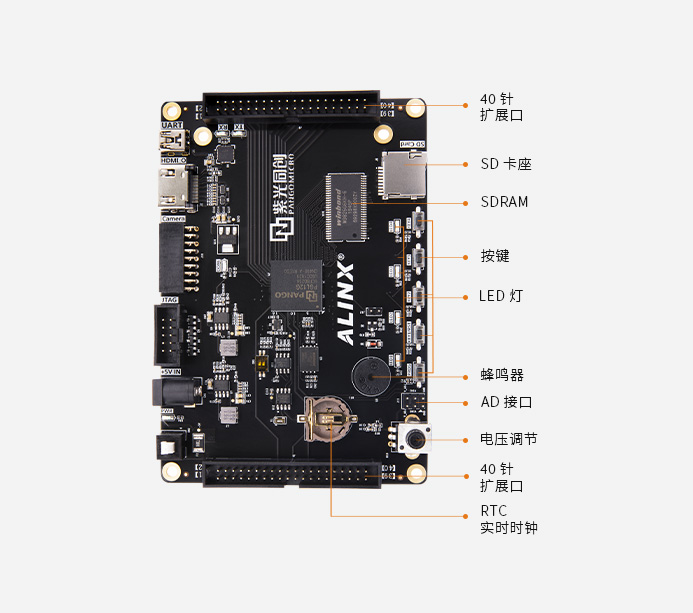

內存

1 片 32 MB SDRAM，用于數據緩存

QSPI Flash

1 片 8MB QSPI FLASH，可用作 FPGA 配置文件和用戶數據存儲

晶振

1 個 50Mhz 有源晶振，給系統提供穩定的時鐘源

HDMI 輸出

1 路 HDMI 輸出，為開發板提供不同格式的視頻輸出接口

USB 轉串口

1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

CMOS 接口

1 個 18 針的攝像頭接口，可以接 500 萬 OV5640 攝像頭

RTC 實時時鐘

1 路 RTC 實時時鐘，配有電池座，電池的型號為 CR1220（需自購）

JTAG 口

10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試

SD 卡座

1 路 Micro SD 卡座，支持 SPI 模式

LED

1 個電源指示燈，1 個配置 LED 燈，4 個用戶 LED 燈，2 個串口指示燈

按鍵

1 個復位按鍵，4 個用戶按鍵

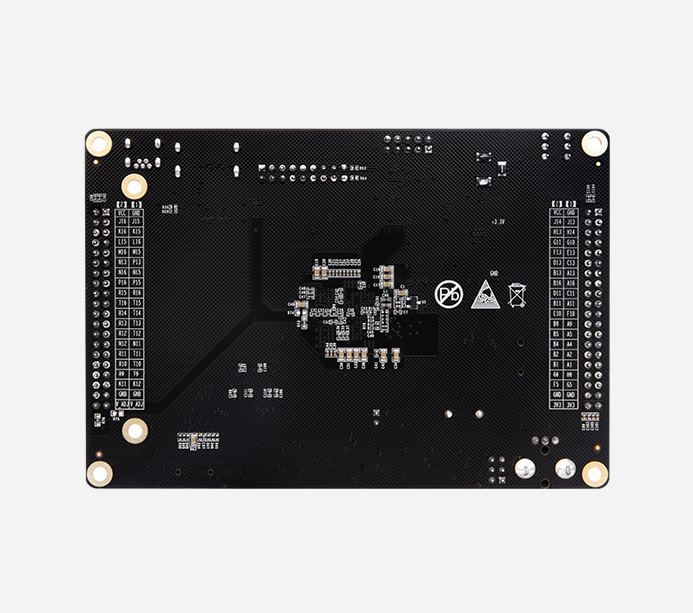

40 針擴展口

預留 2 個 40 針 2.54mm 間距的擴展口，可接 ALINX 各種模塊（雙目攝像頭，TFT LCD 屏，高速 AD 模塊等）擴展口包含 5V 電源 1 路， 3.3V 電源 2 路，地 3 路，IO 口 34 路

AD 接口

2 路 AD 輸入接口，可用于采集外部的模擬信號

電源供電

USB 供電（5V）

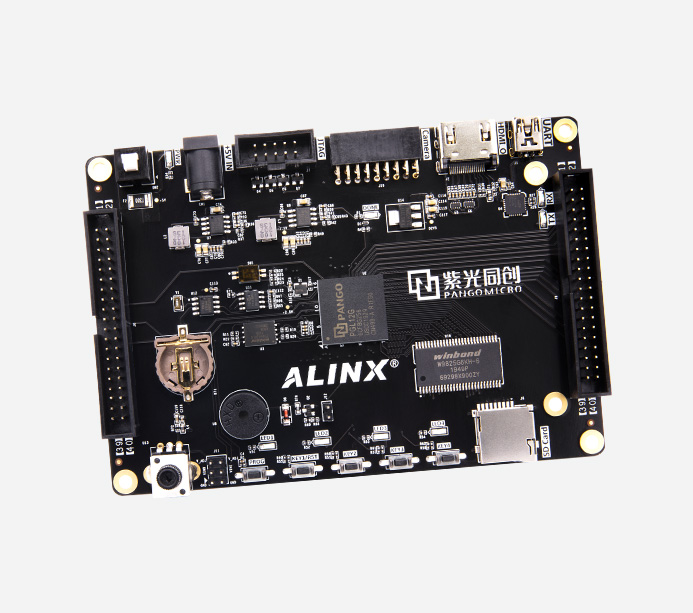

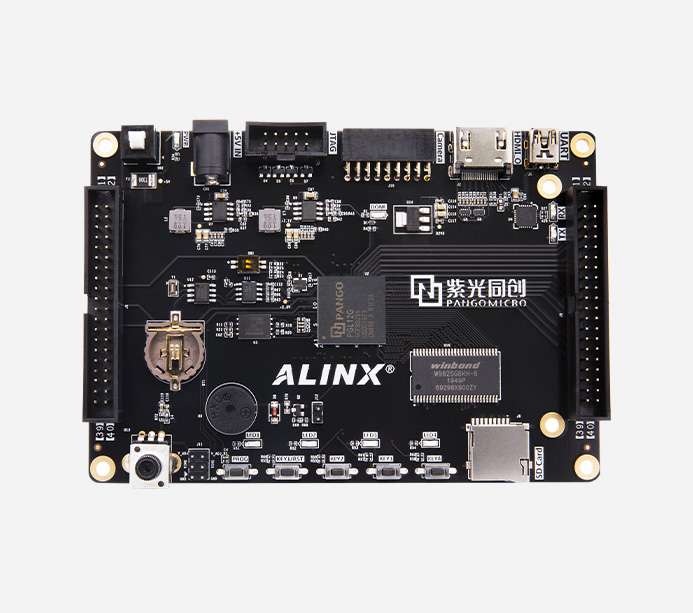

FPGA 開發板

1 塊

下載器

1 套（購買套餐）

Mini USB 線

1 根

USB 轉電源線

1 個

尺寸大小

130mmx 90mm

疊層數量

開發板 6 層 PCB 板設計
