芯片型號

XCKU040-2FFVA1156I

芯片級別

速度等級 -2，工業級

內存

4GB DDR4，64bit

Logic Cells

530K

CLB LUTs

242,400

CLB Flip-Flops

484,800

Max. Distributed RAM ( Kb )

7,050

Block RAM ( 36Kb each )

600

Total Block RAM

21.1Mb

DSP Slices

1920

收發器

20x 12.5Gbps

PCI Express

PCIE 3.0

HR IO

104

HP IO

255

差分對 LVDS

120

DDR4

4 片 1GB DDR4 共 4GB

QSPI Flash

2 片 128Mbit QSPI FLASH，可用作 FPGA 用戶數據的存儲

光纖接口

2 路 SFP+光纖接口，每路的光纖數據通信接收和發送的速度高達 12.5Gb/s

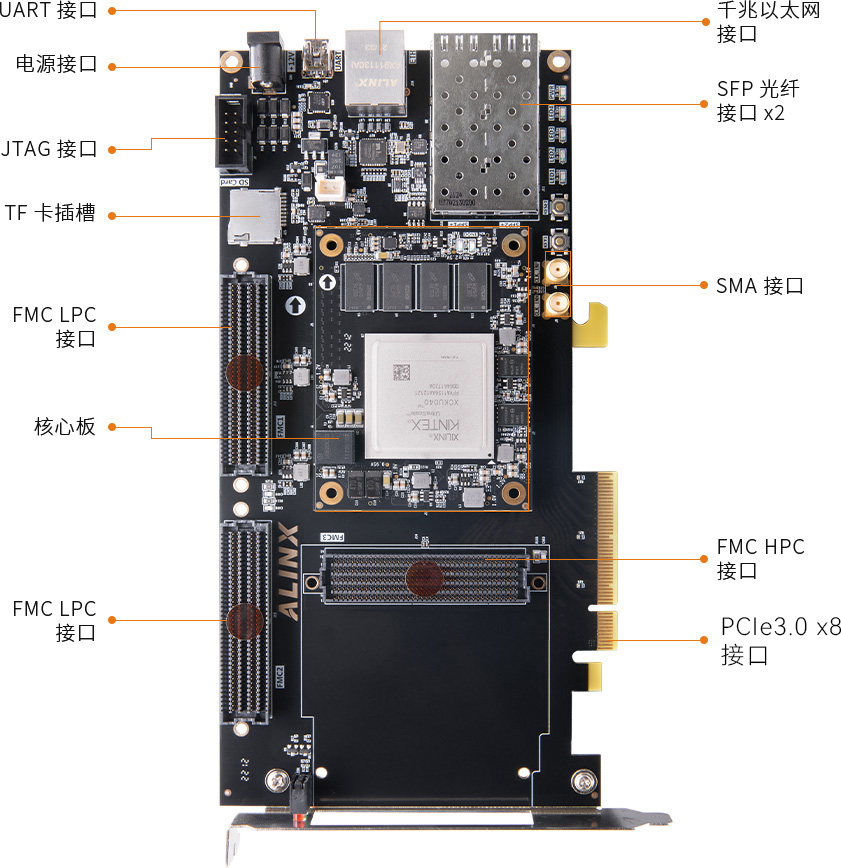

FMC 擴展口

3 個標準的 FMC 的擴展口，其中有 2 個 LPC 擴展口，1個 HPC 擴展口。外接 XILINX 或 ALINX 各種 FMC 子卡（HDMI 輸入輸出模塊，雙目攝像頭模塊，高速 AD 模塊等）

PCIE x8 接口

1 路 PCIE3.0 x8 的接口，用于跟 PC 之間 PCIE 數據通信

USB 轉串口

1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試

以太網接口

1 路 10 / 100M / 1000M 以太網 RJ45 接口，用于和電腦或其它網絡設備進行以太網數據交換

SMA 接口

2 路 SMA 外接接口，引腳連接普通的時鐘信號，用于外接的輸入輸出信號

晶振

板載 2 個 156.25Mhz 的差分晶振，為收發器提供參考時鐘

JTAG 口

10 針 2.54mm 標準 JTAG 口，用于 FPGA 程序下載和調試

溫度傳感器

1 片溫度傳感器芯片 LM75A，檢測周圍環境溫度

EEPROM

1 片 EEPROM，用于 lC 總線通信和存儲客戶自定義信息

SD 卡槽

1 路 Micro SD 卡接口，用于 FPGA 對 SD 卡數據讀寫和存儲

LED 燈

1 個電源指示燈，4 個用戶指示燈，2 個面板指示燈

按鍵

1 個復位按鍵，1 個連接到 FPGA 的普通 IO

輸入電壓

+12V 電壓輸入

供電

12V / 3A 供電

輸入電流

3A 最大電流保護

開發板

1 塊

散熱風扇

1 個

Mini USB線

1 根

USB下載器

1 套

12V 電源

1 個

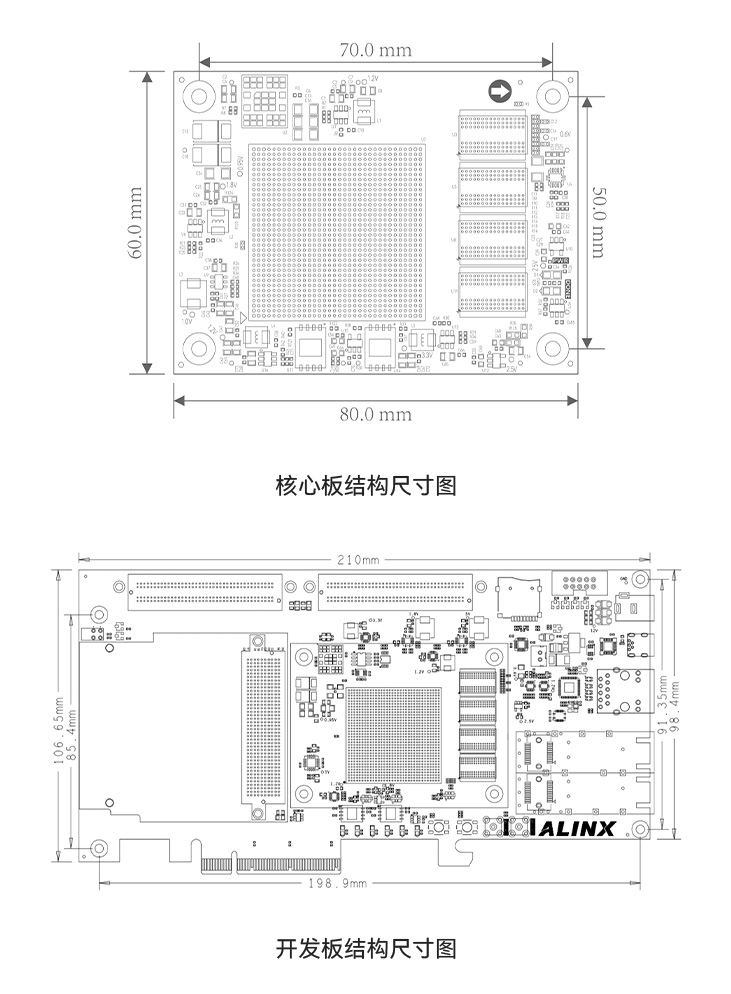

尺寸大小

210mm x 106.65mm

疊層數量

核心板 18 層 PCB 板設計，擴展板 12 層 PCB 板設計，預留獨立電源層和 GND 層
