XCAU15P
產品型號
AXAU15產地
上海價格
￥3999.00
ALINX AMD Virtex UltraScale+ FPGA 超高端開發板 XCVU13P PCIe 3.0 FMC+ AXVU13P
Xilinx Kintex UltraScale+ FPGA 開發板 PCIe3.0 GTY KU15P XCKU15P AXKU15
展示主圖開發板.jpg)
Xilinx Kintex UltraScale+ FPGA 開發板 PCIe3.0 GTY KU5P XCKU5P AXKU5
Xilinx Artix7 FPGA開發板 光纖 以太網 XC7A200T AX7202
Xilinx Spartan-7 FPGA 開發板 XC7S50 黑金
擴展板集成PCIe 4.0 x4、FMC HPC 擴展、千兆以太網等接口，核心板器件采用 16 納米架構的 Artix UltraScale+ 器件，可實現卓越的性能功耗比。Artix UltraScale+ FPGA 為高級協議提供速率高達 12.5Gb/s 的收發器，支持超強 DSP 計算處理能力，可將 I/O 帶寬與計算相匹配，為成本敏感型低功耗應用提供優越的系統性能，充分滿足機器視覺、安全網絡、4K 廣播以及多種不同工業物聯網及邊緣市場的需求。
170K
156K
78K
12.5Gb/s
連接各種 FMC 卡
1GB DDR4 16bit，32MB QSPI FLASH

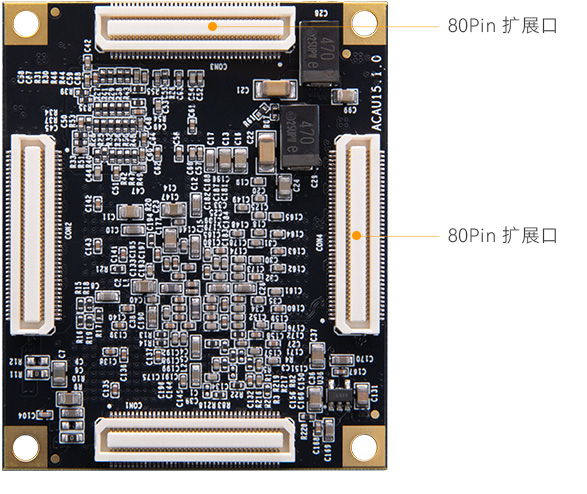

核心板型號
ACAU15
芯片型號
XCAU15P-2FFVB676I
工作溫度
工業級, -40°C~85°C
內存
1GB DDR4, 16bit
QSPI FLASH
32MB
System Logic Cells
170K
CLB Flip-Flops
156K
CLB LUTs
78K
Max. Distributed RAM
2.5Mb
Total Block RAM
5.1Mb
Clock Mgmt Tiles
3
DSP Slices
576
PCI Express
PCIE 4.0
收發器 GTH
GTH 12.5Gb/s x12
HD IOs
72
HP IOs
102
差分對
48

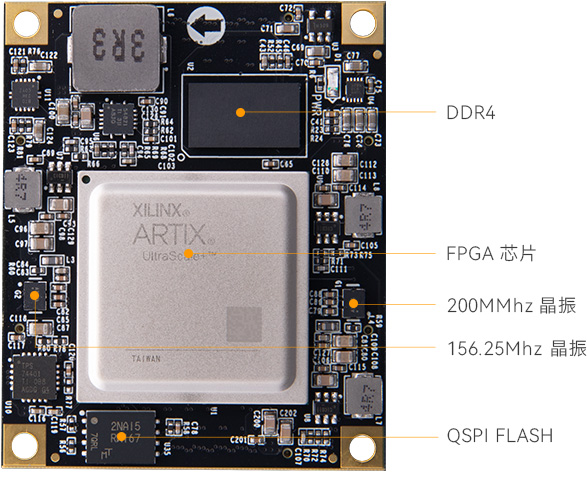

DDR4
1 片 1GB DDR4 存儲芯片，運行數據速率可達 2400Mbps
QSPI FLASH
1 片 32MB 大小的 QSPI FLASH 芯片, 存儲 FPGA 配置 Bin 文件以及其它用戶數據文件。
時鐘配置
板上提供了 1 個 200MHz 差分晶振，可為 DDR4 控制器及 FPGA 邏輯提供參考時鐘
1 個 156.25MHz 差分晶振，用于 GTH 收發器的參考時鐘輸入
PCIe x4 接口
支持 PCI Express 4.0 標準，提供標準的 PCIe x4 高速數據傳輸接口
FMC HPC 接口
1 路 FMC HPC 接口，外接 ALINX 各種 FMC 子卡（HDMI、AD、光纖、SDI、雙目攝像頭等）
千兆以太網接口
1 路千兆以太網接口，為用戶提供網絡通信服務，持 10/100/1000 Mbps 網絡傳輸速率; 全雙工和自適應
USB Uart 接口
1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試
SD 卡槽
1 路 Micro SD 卡座，用于存儲操作系統鏡像和文件系統
40 針擴展口
2 個 40 針 2.54mm 間距擴展口，外接 ALINX 各種模塊（攝像頭，液晶屏， 高速AD塊等）
JTAG 調試口
1 個 10 針2.54mm 標準 JTAG 口，用戶通過下載器對FPGA系統進 行調試和下載
EEPROM
1 片 IIC 接口的 EEPROM 24LC04
LED 燈
核心板上 1 個電源指示燈；底板上有 1 個電源指示燈，1個配置燈 2 個是 USB Uart 的數據接收和發送指示燈和 2 個是用戶 LED 燈
輸入電壓
+12V 電壓輸入
供電
12V/3A 供電
輸入電流
3A 最大電流保護
開發板
1 塊
散熱風扇
1 個
USB 下載器
1 套
12V 電源
1 個
PCIE 擋板
1 個
MINI USB 線
1 根
尺寸大小
188.1mm x 106.32mm
疊層數量
核心板 14 層 PCB 板設計，擴展板 10 層 PCB 板設計，預留獨立電源層和 GND 層
核心板結構尺寸圖
構圖.jpg "AXAU15結構圖.jpg")
擴展板結構尺寸圖
8路高速收發器連接 FMC HPC 專用高速管腳
可連接 HDMI 輸入輸出，高速 AD、SDI 輸入輸出、光纖、雙目攝像頭、Cameralink、GMSL 攝像頭等 FMC 子卡，自由擴展，滿足高速傳輸，適合各領域開發
絡通信.jpg "網絡通信.jpg")
網絡通信
據中心網絡和存儲加速.jpg "數據中心網絡和存儲加速.jpg")
數據中心網絡和存儲加速
療成像.jpg "醫療成像.jpg")
醫療成像
自動化.jpg "工業自動化.jpg")
工業自動化
視頻圖像處理
網.jpg "物聯網.jpg")
物聯網
質檢.jpg "工業質檢.jpg")
半導體 ATE
器視覺.jpg "機器視覺.jpg")
機器視覺
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
